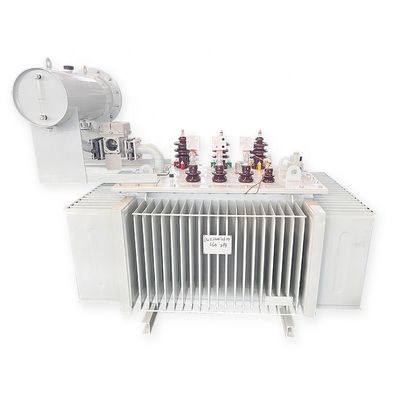

IEC / GB Standard S11 Transformatore immerso in olio 5000kva per distribuzione ad alta tensione

Name: IEC / GB Standard S11 Transformatore immerso in olio 5000kva per distribuzione ad alta tensione
Brand: TSTY
SKU: S11
Price: 960.00 USD
Availability: InStock
Rating: 4.9 (195 reviews)

Marchio:	TSTY
Numero di modello:	S11
prezzo:	$960.00 - $1,100.00/units
Packaging Details:	Imballaggio in legno.

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine:

Henan, Cina

Certificazione:

ISO9001

Fase:

Tre.

Numero della bobina:

Voltaggio di uscita:

110V, 220V, 11KV, 440V, 380V, 480V

Voltaggio di ingresso:

400 kV, 69 kV, 110 kV

Nome del prodotto:

trasformatore trifase

Tipo:

Di trasformatore ripieno Petrolio

Frequenza:

50/60 Hz

Materiale:

Rame / alluminio

Norme:

IEC / GB

Tipo di trasformatore:

S11 Trasformatore immerso in olio

Gruppo vettoriale:

Dyn11/Yyn0

Garanzia:

2 anni

Pacco:

Cassa in legno

Capacità di alimentazione:

30 unità/unità al giorno

Descrizione del prodotto

S11 500kva 2000kva distribuzione trifase di energia elettrica trasformatore ad alta tensione 5000kva prezzi immersi in olio

* Questo modello è prodotto in conformità con gli standard GB nazionali cinesi e gli standard internazionali IEC.
* Esso utilizza l'olio come principale strumento di isolamento del trasformatore e si basa sull'olio come mezzo di raffreddamento, come il raffreddamento naturale immerso in olio, il raffreddamento ad aria immersa in olio, ecc.
* Utilizzato ampiamente in impianti chimici, fabbriche, luoghi remoti e altri ambienti difficili.

Caratteristiche del prodotto:

Il trasformatore di potenza completamente sigillato e immerso in olio della serie S11 sviluppato e prodotto dalla società ha i vantaggi di basse perdite, basso rumore e elevata efficienza.che possono ottenere buoni effetti di risparmio energetico e ridurre l'inquinamento.
Il trasformatore è isolato dall'aria per prevenire e rallentare il deterioramento dell'olio e l'invecchiamento dell'isolamento, in modo da migliorare l'affidabilità operativa;e mantenere il normale funzionamento senza manutenzione.
1Il nucleo del trasformatore è stratificato con lamiere di acciaio di silicio laminate a freddo di qualità, che riducono notevolmente la perdita di carico e la corrente di carico.Il nucleo è destinato ad assicurare la tenuta del nucleo e ridurre il rumore.
2Gli avvolgimenti ad alta e bassa tensione sono realizzati in rame privo di ossigeno e gli avvolgimenti a bassa tensione di 500 kVA e inferiori adottano una struttura cilindrica a doppio strato.630 kVA e superiori adottano una struttura a doppia elica o a quattro eliche, l'avvolgimento ad alta tensione adotta una struttura cilindrica a più strati.
3Il gruppo di connessione del trasformatore utilizza Dyn11 per ridurre l'impatto degli armonici sulla rete elettrica e migliorare la qualità dell'alimentazione.
4.Il trasformatore è una struttura completamente sigillata, che prolunga la vita di servizio.tutti i dispositivi di fissaggio sono dotati di dadi di fissaggio per garantire che i dispositivi di fissaggio non si allentino durante il funzionamento a lungo termine, che soddisfa il requisito di non appendere il nucleo.
5.Il valore misurato del rumore è inferiore a quello standard. Dopo che questa serie di trasformatori è stata trasportata normalmente, le parti pertinenti possono essere installate senza ispezione del nucleo,e possono essere messi in funzione una volta superata la prova di accettazione.
6.La scatola terminale può essere utilizzata per trasformatori di olio superiori a 2000kva, che possono ridurre il tempo di installazione in loco, migliorare il livello di protezione del prodotto a IP54,e prolungare la vita utile dei componenti di protezione.

Dettagli del prodotto

Standard del prodotto:

GB/T 1094 Trasformatore di potenza
GB/T 15164 Guida al carico del trasformatore di potenza immerso in olio
GB/T 6451 Parametri e requisiti tecnici del trasformatore di potenza trifase immerso in olio
GB/T 2536 Olio per trasformatori
GB/T 311.1 Coordinamento dell'isolamento delle apparecchiature di trasmissione e trasformazione di potenza ad alta tensione
GB/T 10237 Livello di isolamento del trasformatore di potenza e intervallo d'aria dell'isolamento esterno nella prova di isolamento
DL/T 572 Regolamento di funzionamento del trasformatore
IEC60076

Ambiente applicabile:
1.Alta temperatura ambiente: +40°C
2.Temperatura ambiente bassa: -25°C
3.Altitudine: <1000m. Possiamo anche personalizzare in base alla vostra richiesta.
4- umidità relativa media mensile: 90% (20°C)
5.Posizione dell'installazione: impianti chimici, fabbriche, luoghi remoti e altri ambienti difficili.

Parametri del prodotto

Parametro tecnico per i trasformatori di regolazione della tensione a zero carico della serie S11 da 6kv a 11kv
Capacità nominale (KVA)	Combinazione di tensione					Simbolo del gruppo di connessione	Perdita di carico R(W)	Perdita di carico R(W)	Voltaggio di impedenza ((%)	Corrente in assenza di carico (%)	LWH (mm)
Capacità nominale (KVA)		Alta tensione ((KV)	Distanza di utilizzo di alta tensione G	Basso Voltaggio (KV)		Simbolo del gruppo di connessione	Perdita di carico R(W)	Perdita di carico R(W)	Voltaggio di impedenza ((%)	Corrente in assenza di carico (%)	LWH (mm)
30	6 6.3 10 10.5 11	± 5% ± 2x2,5%	0.4	Dyn11 Yzn11 Yyn0	100	630/600	4	2.8	9807351145
50										130	910/870		2.5	10177581205
63										150	1090/1040		2.4	10357851285
80										180	1310/1250		2.2	10658001290
100										200	1580/1500		2.1	10728201305
125										240	1890/1800		2	115511051310
160										280	2310/2200		1.9	12358501535
200										340	2730/2600		1.8	12828601557
250										400	3200/3050		1.7	13109401605
315										480	3830/3650		1.6	146511201915
400										570	4520/4300		1.5	144011651725
500										680	5410/5150		1.4	151012501845
630									810	6200	4.5	1.3	165011401920
800									980	7500			1.2	212511752315
1000									1150	10300			1.1	215013802570
1250									1360	12000			1	235514852570
1600									1640	14500			0.9	233517502630
2000									1940	18300	5	0.4	1940 * 1400 * 1700
2500									2290	21200	5		0.4	205014801800
Nota: i dati della tabella possono essere modificati a seconda delle esigenze.

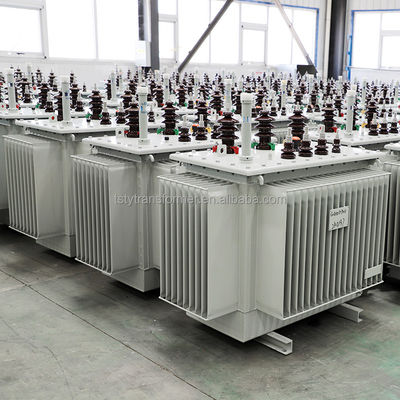

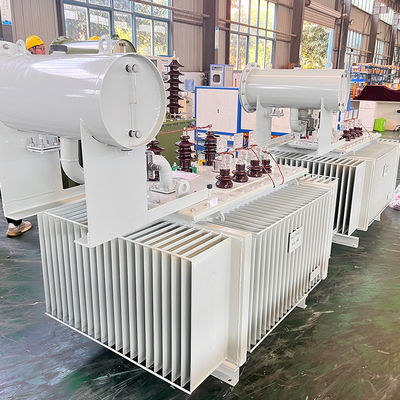

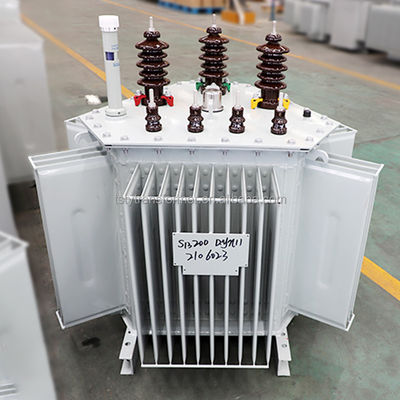

Visualizzazione del prodotto

Imballaggio e spedizione

Servizio post-vendita

1La nostra azienda fornisce la progettazione del progetto e la progettazione del processo, e progetta e produce prodotti in base al piano di acquisto delle attrezzature e alle esigenze specifiche.E addestrare il personale tecnico e operativo per voi.
2.I prodotti appena acquistati sono forniti di assistenza online per l'installazione e il debugging. I prodotti sono sotto il sistema di servizio per tutta la vita.Forniremo soluzioni entro un giorno lavorativo dopo aver ricevuto il feedback dell'utenteFaremo del nostro meglio per far funzionare il prodotto il prima possibile e ci sono visite regolari da parte di tecnici professionisti per garantire l'uso a lungo termine, sicuro e affidabile dei nostri prodotti.
3.Utilizziamo materiali, processi e produzione di qualità autentica in stretta conformità con la gestione della qualità internazionale ISO9001: 2000 per garantire l'eccellenza della qualità e l'installazione senza intoppi!

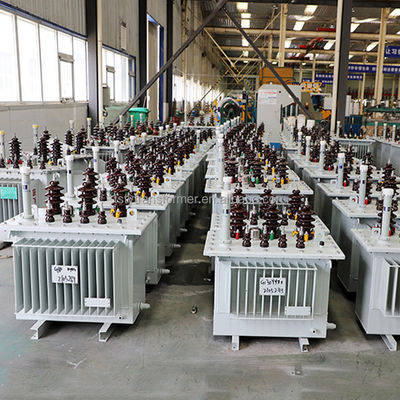

La nostra fabbrica

TSTY Electric Co., Ltd. è stata fondata nel 2011 ed è un eccellente e affidabile produttore di trasformatori in Cina.trasformatori a secco, sottostazioni a scatola e apparecchiature complete ad alta e bassa tensione.
Le apparecchiature messe in produzione e in funzione del progetto promuovono il risparmio energetico, l'intelligenza, l'informazione e l'innovazione.
L'azienda ha istituito il Centro di ricerca sulla tecnologia di ingegneria dei trasformatori a risparmio energetico del triangolo di Henan, con 71 brevetti di modelli di utilità e 15 brevetti di invenzione.
Con anni di esperienza nell'industria dei trasformatori e forti capacità di innovazione tecnologica, fornisce soluzioni complete per l'industria elettrica cinese.La società è un'unità di approvvigionamento chiave per progetti nazionali su larga scala come la State Grid, Amministrazione statale delle ferrovie, Zhengzhou Coal Group, Pingmei Group e South-to-North Water Diversion.

Certificazioni

Visita dei clienti

D: Chi siamo?
R: Siamo un grande produttore professionale di trasformatori immersi in olio, trasformatori di tipo secco, sottostazioni di trasformatori, commutatori HV e LV, fondati nel 2011.

D: Perché dovresti acquistare da noi e non da altri fornitori?
R: Come impresa specializzata nella produzione di trasformatori da 12 anni.2007, ISO4001:2004L
.CE,CCC,UL,CSA,TYPE TEST REPORT,etc certificati,Prodotti conformi IEC, IEEE, ANSI, , GOST standard, abbiamo alta qualità, consegna rapida, garanzia servizio post-vendita e prezzo di fabbrica.

D: Come sono stati spediti i trasformatori?
R: I trasformatori sono sempre stati consegnati via nave,treno o camion per l'estero, con il corpo attivo principale in vrazzo e gli accessori in custodie in legno.

D: Il vostro prodotto può essere personalizzato?
R: Tenendo conto delle differenze di tensione, di frequenza e di altre specialità del prodotto trasformatore nei diversi paesi e
Regioni, il nostro prodotto può essere personalizzato secondo le vostre esigenze.

D: Offri garanzia per i prodotti?
R: Sì. Offriamo almeno due anni di garanzia per tutti i nostri trasformatori.

D: Accettate il test di accettazione FAT (Factory Acceptance Test)?
R: Sì. È disponibile. Siamo responsabili dei test di ogni set di trasformatori.

D: Assegnate un ingegnere per il servizio post-vendita?
R: Sì. Per i nostri prodotti, mostriamo tutti la guida post-vendita per l'installazione e le domande.
