| Marchio: | TSTY |
| Numero di modello: | S11 |
| prezzo: | $950.00 - $999.00/units |
| Packaging Details: | Imballaggio in legno. |

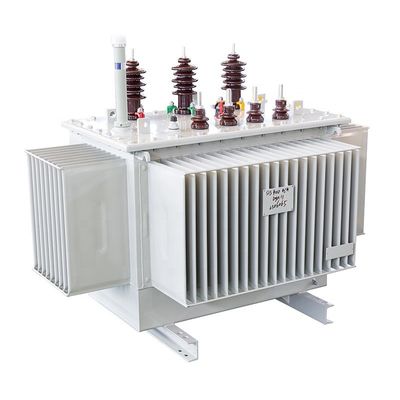

11kv 440v 5000kva trasformatore elettrico pieno di olio trasformatori di potenza a distribuzione immersi in olio a tre fasi
* Questo modello è prodotto in conformità con gli standard GB nazionali cinesi e gli standard internazionali IEC.
* Esso utilizza l'olio come principale strumento di isolamento del trasformatore e si basa sull'olio come mezzo di raffreddamento, come il raffreddamento naturale immerso in olio, il raffreddamento ad aria immersa in olio, ecc.
* Utilizzato ampiamente in impianti chimici, fabbriche, luoghi remoti e altri ambienti difficili.
Caratteristiche del prodotto:
Il trasformatore di potenza completamente sigillato con immersione in olio della serie S11 sviluppato e prodotto dalla società presenta i vantaggi di basse perdite, basso rumore e elevata efficienza,che possono ottenere buoni effetti di risparmio energetico e ridurre l'inquinamento.
Il trasformatore è isolato dall'aria per prevenire e rallentare il deterioramento dell'olio e l'invecchiamento dell'isolamento, in modo da migliorare l'affidabilità operativa;e mantenere il normale funzionamento senza manutenzione.
1Il nucleo del trasformatore è stratificato con lamiere di acciaio di silicio laminate a freddo di qualità, che riducono notevolmente la perdita di carico e la corrente di carico.Il nucleo è destinato ad assicurare la tenuta del nucleo e ridurre il rumore.
2Gli avvolgimenti ad alta e bassa tensione sono realizzati in rame privo di ossigeno e gli avvolgimenti a bassa tensione di 500 kVA e inferiori adottano una struttura cilindrica a doppio strato.630 kVA e superiori adottano una struttura a doppia elica o a quattro eliche, l'avvolgimento ad alta tensione adotta una struttura cilindrica a più strati.
3Il gruppo di connessione del trasformatore utilizza Dyn11 per ridurre l'impatto degli armonici sulla rete elettrica e migliorare la qualità dell'alimentazione.
4.Il trasformatore è una struttura completamente sigillata, che prolunga la vita di servizio.tutti i dispositivi di fissaggio sono dotati di dadi di fissaggio per garantire che i dispositivi di fissaggio non si allentino durante il funzionamento a lungo termine, che soddisfa il requisito di non appendere il nucleo.
5.Il valore misurato del rumore è inferiore a quello standard. Dopo che questa serie di trasformatori è stata trasportata normalmente, le parti pertinenti possono essere installate senza ispezione del nucleo,e possono essere messi in funzione una volta superata la prova di accettazione.
Standard del prodotto:
GB/T 1094 Trasformatore di potenza
GB/T 15164 Guida al carico del trasformatore di potenza immerso in olio
GB/T 6451 Parametri e requisiti tecnici del trasformatore di potenza trifase immerso in olio
GB/T 2536 Olio per trasformatori
GB/T 311.1 Coordinamento dell'isolamento delle apparecchiature di trasmissione e trasformazione di potenza ad alta tensione
GB/T 10237 Livello di isolamento del trasformatore di potenza e intervallo d'aria dell'isolamento esterno nella prova di isolamento
DL/T 572 Regolamento di funzionamento del trasformatore
IEC60076
Ambiente applicabile:
1.Alta temperatura ambiente: +40°C
2.Temperatura ambiente bassa: -25°C
3.Altitudine: <1000m. Possiamo anche personalizzare secondo la vostra richiesta oltre questo intervallo.
4- umidità relativa media mensile: 90% (20°C)
5.Posizione dell'installazione:Impianti chimici, fabbriche, luoghi remoti e altri ambienti difficili.
Implicazione del modello:
Parametro tecnico:
| Parametro tecnico per il trasformatore di regolazione della tensione a zero carico della serie S11 da 20kv | ||||||||
| Capacità nominale (KVA) | Combinazione di tensione | Simbolo del gruppo di connessione | Perdita di carico R(W) | Perdita di carico R(W) | Voltaggio di impedenza ((%) | Corrente in assenza di carico (%) | ||
| Alta tensione ((KV) | Intervallo di accettazione dell'alta tensione | Basso Voltaggio (KV) | ||||||
| 30 | 20 | 0.4 | 90 | 690/660 | 5.5 | 2.1 | ||
| 50 | 130 | 1010/960 | 2 | |||||
| 63 | 150 | 1200/1150 | 1.9 | |||||
| 80 | 180 | 1440/1370 | 1.8 | |||||
| 100 | 200 | 1730/1650 | 1.6 | |||||
| 125 | 240 | 2080/1980 | 1.5 | |||||
| 160 | Dyn11 | 290 | 2540/2420 | 1.4 | ||||
| 200 | ± 5% | Yzn11 | 340 | 3000/2860 | 1.3 | |||
| 250 | ± 2x2,5% | - Si '. | 400 | 3520/3350 | 1.2 | |||
| 315 | 480 | 4210/4010 | 1.1 | |||||
| 400 | 570 | 4970/4730 | 1 | |||||
| 500 | 680 | 5940/5660 | 1 | |||||
| 630 | 810 | 6820 | 6 | 0.9 | ||||
| 800 | 980 | 8250 | 0.8 | |||||
| 1000 | 1150 | 11330 | 0.7 | |||||
| 1250 | 1380 | 13200 | 0.7 | |||||
| 1600 | 1660 | 15950 | 0.6 | |||||
| 2000 | 1950 | 19140 | 0.6 | |||||
| 2500 | 2340 | 22200 | 0.5 | |||||
| Nota: i dati della tabella possono essere modificati a seconda delle esigenze. | ||||||||
1La nostra azienda fornisce la progettazione del progetto e la progettazione del processo, e progetta e produce prodotti in base al vostro piano di acquisto di attrezzature e alle vostre esigenze specifiche.
2.I prodotti appena acquistati ricevono assistenza online per l'installazione e il debug. I prodotti sono sotto il sistema di servizio per tutta la vita. Se si verificano problemi in uso normale, forniremo soluzioni entro un giorno lavorativo dopo aver ricevuto il feedback dell'utente.Faremo del nostro meglio per far funzionare il prodotto il prima possibile.E ci sono visite regolari di tecnici professionisti per garantire l'uso a lungo termine, sicuro e affidabile dei nostri prodotti.
3.Utilizziamo materiali di qualità autentica, processo e produzione in stretta conformitàcon la gestione della qualità internazionale ISO9001:2000 per garantire l'eccellenza della qualità e l'installazione senza intoppi!
TSTY Electric Co., Ltd. è stata fondata nel 2011La società sviluppa e produce principalmente trasformatori a olio, trasformatori a secco,sottostazioni a scatola e apparecchiature complete ad alta e bassa tensione.
Le attrezzature messe in produzione e in funzione del progettoL'azienda ha istituito il Centro di Ricerca Tecnologica di Ingegneria dei Trasformatori a Risparmio di Energia del Triangolo di Henan,con 71 brevetti di modelli di utilità e 15 brevetti di invenzione.
Con anni di esperienza nel settore dei trasformatoriLa Commissione ritiene che la Commissione abbia un ruolo di primo piano nell'elaborazione di un piano di azione.La società è un'unità di approvvigionamento chiave per progetti nazionali su larga scala come la State Grid, Amministrazione statale delle ferrovie, Zhengzhou Coal Group, Pingmei Group e South-to-North Water Diversion.
|
|
