| Marchio: | TSTY |
| Numero di modello: | S11 |
| prezzo: | $980.00 - $1,100.00/units |
| Packaging Details: | Imballaggio in legno. |
* Questo trasformatore di separazione riempito di olio è prodotto in conformità con gli standard GB nazionali cinesi e gli standard internazionali IEC.
* Utilizza l'olio come principale strumento di isolamento del trasformatore e si basa sull'olio come mezzo di raffreddamento, come il raffreddamento naturale immerso in olio, il raffreddamento ad aria immersa in olio,raffreddamento dell'acqua immersa in olio e circolazione forzata dell'olio, ecc.
* I componenti principali: nucleo di ferro, avvolgimento, serbatoio di carburante, cuscino di olio, apparecchio respiratorio, tubo a prova di esplosione (valvola di rilascio della pressione), radiatore, involucro isolante, interruttore del rubinetto, relè del gas, termometro,depuratore di olio, ecc.
* Utilizzato ampiamente in grattacieli, centri commerciali, metropolitane, aeroporti, stazioni, imprese industriali e minerarie, piattaforme di perforazione e piattaforme di produzione di petrolio;con una lunghezza massima non superiore a 15 mm,, esplosivi e altri ambienti difficili.
Caratteristiche del trasformatore di separazione riempito di olio:
Il trasformatore di potenza completamente sigillato con immersione in olio della serie S11 sviluppato e prodotto dalla società presenta i vantaggi di basse perdite, basso rumore e elevata efficienza,che possono ottenere buoni effetti di risparmio energetico e ridurre l'inquinamento.
Rispetto ai normali trasformatori immersi in olio, i trasformatori completamente sigillati eliminano il conservatore di olio.La variazione del volume dell'olio viene regolata automaticamente e compensata dall'elasticità della lamiera ondulata del serbatoio dell'olio ondulatoIl trasformatore è isolato dall'aria per prevenire e rallentare il deterioramento dell'olio e l'invecchiamento dell'isolamento, in modo da migliorare l'affidabilità operativa.e mantenere il normale funzionamento senza manutenzione.
1Il nucleo del trasformatore è stratificato con lamiere di acciaio di silicio importate laminate a freddo, che riducono notevolmente la perdita di carico e la corrente di carico.Il nucleo è destinato ad assicurare la tenuta del nucleo e ridurre il rumore.
2Gli avvolgimenti ad alta e bassa tensione sono realizzati in rame privo di ossigeno e gli avvolgimenti a bassa tensione di 500 kVA e inferiori adottano una struttura cilindrica a doppio strato.630 kVA e superiori adottano una struttura a doppia elica o a quattro eliche, l'avvolgimento ad alta tensione adotta una struttura cilindrica a più strati.
3Il gruppo di connessione del trasformatore utilizza Dyn11 per ridurre l'impatto degli armonici sulla rete elettrica e migliorare la qualità dell'alimentazione.
4Il trasformatore è una struttura completamente sigillata, che prolunga la vita utile, non richiede nuclei sospesi e manutenzione.
5.Il valore misurato del rumore è inferiore a quello standard. Dopo che questa serie di trasformatori è stata trasportata normalmente, le parti pertinenti possono essere installate senza ispezione del nucleo,e possono essere messi in funzione una volta superata la prova di accettazione.
Standard per trasformatori di separazione a olio:
GB 1094 Trasformatore di potenza
GB/T 15164 Guida al carico del trasformatore di potenza immerso in olio
GB/T 6451 Parametri e requisiti tecnici del trasformatore di potenza trifase immerso in olio
GB 2536 Olio per trasformatori
GB 311.1 Coordinamento dell'isolamento delle apparecchiature di trasmissione e trasformazione di potenza ad alta tensione
GB 10237 Livello di isolamento del trasformatore di potenza e intervallo d'aria dell'isolamento esterno nella prova di isolamento
DL/T 572 Regolamento di funzionamento del trasformatore
Trasformatore di separazione riempito di olio Ambiente applicabile:
1.Alta temperatura ambiente: +40°C
2.Temperatura ambiente bassa: -25°C
3.Altitudine: < 1000 m
4- umidità relativa media mensile: 90% (20°C)
5.Posizione di installazione: installare in un luogo dove non ci sono incendi, rischi di esplosione, inquinamento grave, corrosione chimica e forti vibrazioni, all'interno o all'esterno.
Modello di trasformatore di separazione a olio:
Parametro tecnico del trasformatore di separazione riempito di olio:
| Parametro tecnico per il trasformatore di regolazione della tensione senza carico a doppio avvolgimento trifase della serie S11 35kv | |||||||||||
| Capacità nominale (KVA) | Combinazione di tensione | Simbolo del gruppo di connessione | Perdita di carico R(W) | Perdita di carico R(W) | Corrente in assenza di carico (%) | Voltaggio di impedenza ((%) | L*W*H (mm) | Parti attive Peso (kg) * Peso dell'olio (kg) | Peso totale (kg) | ||
| Alta tensione ((KV) | Intervallo di accettazione dell'alta tensione | Basso Voltaggio (KV) | |||||||||
| 630 | 35 | ±2x2,5% ±5% | 3.15 6.3 10.5 | Yd11 | 830 | 7860 | 0.65 | 6.5 | 2400*1700*2210 | 2210*900 | 3250 |
| 800 | 980 | 9400 | 0.65 | 2500*1850*2390 | 2350*1030 | 3500 | |||||
| 1000 | 1150 | 1150 | 0.65 | 2700*1950*2510 | 2490*1180 | 3860 | |||||
| 1250 | 1400 | 1390 | 0.55 | 2900*2050*2630 | 2600*1350 | 4350 | |||||
| 1600 | 1690 | 1660 | 0.45 | 3050*2130*2750 | 2810*1580 | 4855 | |||||
| 2000 | 2170 | 1830 | 0.45 | 3105*2195*2805 | 2800*1800 | 5300 | |||||
| 2500 | 2560 | 1960 | 0.45 | 3150*2535*2980 | 3525*2060 | 7665 | |||||
| 3150 | 35-38.5 | ±2x2,5% ±5% | 3.15 6.3 10.5 | 3040 | 2300 | 0.45 | 7 | 3920*2725*2840 | 3950*2205 | 8565 | |
| 4000 | 3610 | 2730 | 0.45 | 3310*2915*3070 | 4825*2560 | 10115 | |||||
| 5000 | 4320 | 3130 | 0.45 | 3480*3020*3145 | 5700*2635 | 11305 | |||||
| 6300 | 5240 | 3500 | 0.45 | 8 | 3590*2905*3210 | 7120*3240 | 13510 | ||||
| 8000 | 35-38.5 | ± 2x2,5% | 3.15 3.3 6.3 6.6 10.5 | E11 | 7200 | 3840 | 0.35 | 4070*3050*3595 | 8875*3840 | 16690 | |
| 10000 | 8700 | 4530 | 0.35 | 4106*2795*3655 | 10305*3600 | 17690 | |||||
| 12500 | 1000 | 5380 | 0.3 | 4570*3010*3840 | 12830*4310 | 20990 | |||||
| 16000 | 1210 | 6580 | 0.3 | 5235*3295*4615 | 16010*6650 | 27660 | |||||
| 20000 | 1440 | 7950 | 0.3 | 5360*3415*4660 | 18820*7600 | 32170 | |||||
| 25000 | 1700 | 9400 | 0.25 | 10 | 5830*3810*4860 | 22360*9800 | 42600 | ||||
| 31500 | 2020 | 112000 | 0.25 | 6290*4290*5260 | 25110*12010 | 49960 | |||||
| Nota: 1. Le dimensioni e il peso sono soggetti a variazioni in base alle esigenze. 2. per i trasformatori con una capacità nominale inferiore o uguale a 500kva, il valore della perdita di carico sopra la linea diagonale della tabella si applica al gruppo di connessione Dyn11 o Yzn11,e il valore della perdita di carico al di sotto della diagonale si applica al gruppo di connessione Yyn0. 3Quando il tasso medio di carico del trasformatore è compreso tra il 35% e il 40%, l'efficienza di funzionamento più elevata può essere ottenuta utilizzando il valore di perdita nella tabella. | |||||||||||
Area di avvolgimento della lamina a bassa tensione:

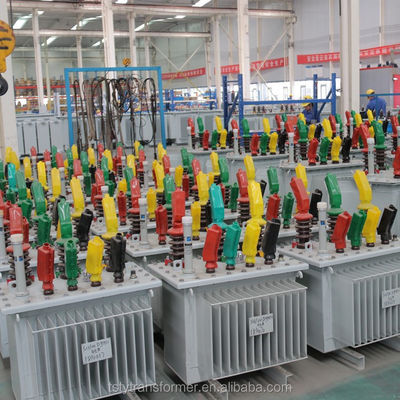

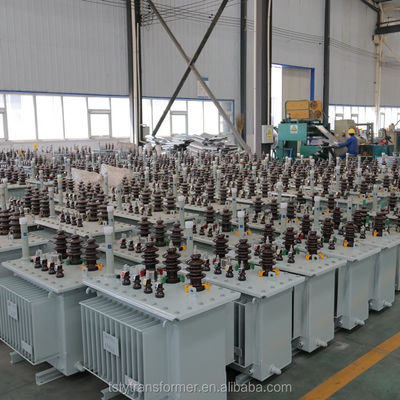

Area di stoccaggio:
Installazione della bobina:
Assemblaggio:
Esame:
1La nostra azienda fornisce la progettazione del progetto e la progettazione del processo, e progetta e produce prodotti in base al vostro piano di acquisto di attrezzature e alle vostre esigenze specifiche.
2.I prodotti appena acquistati ricevono assistenza online per l'installazione e il debug. I prodotti sono sotto il sistema di servizio per tutta la vita. Se si verificano problemi in uso normale, forniremo soluzioni entro un giorno lavorativo dopo aver ricevuto il feedback dell'utente.Faremo del nostro meglio per far funzionare il prodotto il prima possibile.E ci sono visite regolari di tecnici professionisti per garantire l'uso a lungo termine, sicuro e affidabile dei nostri prodotti.
3.Utilizziamo materiali di qualità autentica, processo e produzione in stretta conformitàcon la gestione della qualità internazionale ISO9001:2000 per garantire l'eccellenza della qualità e l'installazione senza intoppi!
TSTY Electric Co., Ltd. è stata fondata nel 2007.La società sviluppa e produce principalmente trasformatori a olio, trasformatori a secco,sottostazioni a scatola e apparecchiature complete ad alta e bassa tensione.
Le attrezzature messe in produzione e in funzione del progettoL'azienda ha istituito il Centro di Ricerca Tecnologica di Ingegneria dei Trasformatori a Risparmio di Energia del Triangolo di Henan,con 71 brevetti di modelli di utilità e 15 brevetti di invenzione.
Con anni di esperienza nel settore dei trasformatoriLa Commissione ritiene che la Commissione abbia un ruolo di primo piano nell'elaborazione di un piano di azione.La società è un'unità di approvvigionamento chiave per progetti nazionali su larga scala come la State Grid, Amministrazione statale delle ferrovie, Zhengzhou Coal Group, Pingmei Group e South-to-North Water Diversion.
|
|
