Trasformatore pieno di olio S11 11kv/415v 3 fase 35kv/3.3kv 6.6kv Cassa in legno TSTY

Name: Trasformatore pieno di olio S11 11kv/415v 3 fase 35kv/3.3kv 6.6kv Cassa in legno TSTY
Brand: TSTY
SKU: S11
Price: 980.00 USD
Availability: InStock
Rating: 4.7 (193 reviews)

Marchio:	TSTY
Numero di modello:	S11
prezzo:	$980.00/units 1-1 units

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine:

Henan, Cina

Certificazione:

ISO9001

utilizzo:

Potenza

Fase:

Tre.

Struttura della bobina:

Toroidale

Numero della bobina:

Nome del prodotto:

Trasformatore raffreddato ad olio

Tipo:

Di trasformatore ripieno Petrolio

Frequenza:

50/60 Hz

Materiale:

Rame / alluminio

Norme:

IEC / GB

Tipo di trasformatore:

S11 Trasformatore immerso in olio

Gruppo vettoriale:

Dyn11/Yyn0

Garanzia:

2 anni

Pacco:

Cassa in legno

Descrizione del prodotto

Descrizione dei prodotti

Trasformatori raffreddati ad olio S11 11kv/415v 3 Fase 35kv/3.3kv 6.6kv Trasformatore 35kv Potenza TOROIDALE Cassa di rame / alluminio in legno TSTY

* Questo modello è prodotto in conformità con gli standard GB nazionali cinesi e gli standard internazionali IEC.
* Esso utilizza l'olio come principale strumento di isolamento del trasformatore e si basa sull'olio come mezzo di raffreddamento, come il raffreddamento naturale immerso in olio, il raffreddamento ad aria immersa in olio, ecc.
* Utilizzato ampiamente in impianti chimici, fabbriche, luoghi remoti e altri ambienti difficili.

Caratteristiche del trasformatore raffreddato ad olio:
Il trasformatore di potenza completamente sigillato con immersione in olio della serie S11 sviluppato e prodotto dalla società presenta i vantaggi di basse perdite, basso rumore e elevata efficienza,che possono ottenere buoni effetti di risparmio energetico e ridurre l'inquinamento.
Il trasformatore è isolato dall'aria per prevenire e rallentare il deterioramento dell'olio e l'invecchiamento dell'isolamento, in modo da migliorare l'affidabilità operativa;e mantenere il normale funzionamento senza manutenzione.
1Il nucleo del trasformatore è stratificato con lamiere di acciaio di silicio importate laminate a freddo, che riducono notevolmente la perdita di carico e la corrente di carico.Il nucleo è destinato ad assicurare la tenuta del nucleo e ridurre il rumore.
2Gli avvolgimenti ad alta e bassa tensione sono realizzati in rame privo di ossigeno e gli avvolgimenti a bassa tensione di 500 kVA e inferiori adottano una struttura cilindrica a doppio strato.630 kVA e superiori adottano una struttura a doppia elica o a quattro eliche, l'avvolgimento ad alta tensione adotta una struttura cilindrica a più strati.
3Il gruppo di connessione del trasformatore utilizza Dyn11 per ridurre l'impatto degli armonici sulla rete elettrica e migliorare la qualità dell'alimentazione.
4Il trasformatore è una struttura completamente sigillata, che prolunga la vita utile, non richiede nuclei sospesi e manutenzione.
5.Il valore misurato del rumore è inferiore a quello standard. Dopo che questa serie di trasformatori è stata trasportata normalmente, le parti pertinenti possono essere installate senza ispezione del nucleo,e possono essere messi in funzione una volta superata la prova di accettazione.
6.La scatola terminale può essere utilizzata per trasformatori di olio superiori a 2000kva, che possono ridurre il tempo di installazione in loco, migliorare il livello di protezione del prodotto a IP54,e prolungare la vita utile dei componenti di protezione.

Dettagli del prodotto

Standard per trasformatori raffreddati ad olio:
GB/T 1094 Trasformatore di potenza
GB/T 15164 Guida al carico del trasformatore di potenza immerso in olio
GB/T 6451 Parametri e requisiti tecnici del trasformatore di potenza trifase immerso in olio
GB/T 2536 Olio per trasformatori
GB/T 311.1 Coordinamento dell'isolamento delle apparecchiature di trasmissione e trasformazione di potenza ad alta tensione
GB/T 10237 Livello di isolamento del trasformatore di potenza e intervallo d'aria dell'isolamento esterno nella prova di isolamento
DL/T 572 Regolamento di funzionamento del trasformatore

Trasformatore raffreddato ad olio Ambiente applicabile:
1.Alta temperatura ambiente: +40°C
2.Temperatura ambiente bassa: -25°C
3.Altitudine: <1000m. Possiamo anche personalizzare in base alla vostra richiesta.
4- umidità relativa media mensile: 90% (20°C)
5.Posizione dell'installazione: impianti chimici, fabbriche, luoghi remoti e altri ambienti difficili.

Parametri del prodotto

Parametro tecnico per il trasformatore di regolazione della tensione senza carico a doppio avvolgimento trifase della serie S11 35kv
Capacità nominale (KVA)	Combinazione di tensione					Simbolo del gruppo di connessione	Perdita di carico R(W)	Perdita di carico R(W)	Corrente in assenza di carico (%)	Voltaggio di impedenza ((%)	LWH (mm)
Capacità nominale (KVA)		Alta tensione ((KV)	Intervallo di accettazione dell'alta tensione	Basso Voltaggio (KV)		Simbolo del gruppo di connessione	Perdita di carico R(W)	Perdita di carico R(W)	Corrente in assenza di carico (%)	Voltaggio di impedenza ((%)	LWH (mm)
630	35	±2x2,5% ±5%	3.15 6.3 10.5	Yd11	830	7860	0.65	6.5	240017002210
800										980	9400	0.65		250018502390
1000										1150	1150	0.65		270019502510
1250										1400	1390	0.55		290020502630
1600										1690	1660	0.45		305021302750
2000										2170	1830	0.45		310521952805
2500										2560	1960	0.45		315025352980
3150	35-38.5	±2x2,5% ±5%	3.15 6.3 10.5			3040	2300	0.45	7	392027252840
4000										3610	2730	0.45		331029153070
5000										4320	3130	0.45		348030203145
6300									5240	3500	0.45	8	359029053210
8000	35-38.5	± 2x2,5%	3.15 3.3 6.3 6.6 10.5	E11	7200	3840	0.35		407030503595
10000									8700	4530	0.35			410627953655
12500									1000	5380	0.3			457030103840
16000									1210	6580	0.3			523532954615
20000									1440	7950	0.3			536034154660
25000									1700	9400	0.25	10	583038104860
31500									2020	112000	0.25	10		629042905260
Nota: i dati della tabella possono essere modificati a seconda delle esigenze.

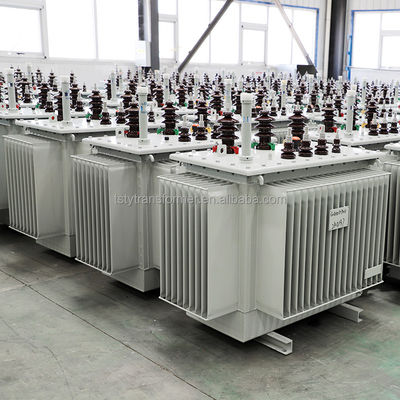

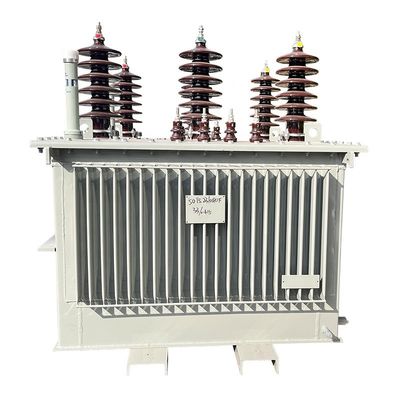

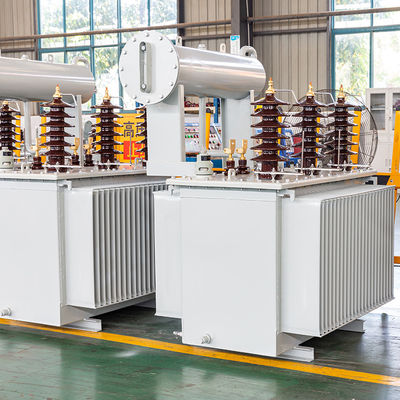

Visualizzazione del prodotto

Imballaggio e spedizione

Servizio post-vendita

1La nostra azienda fornisce la progettazione del progetto e la progettazione del processo, e progetta e produce prodotti in base al piano di acquisto delle attrezzature e alle esigenze specifiche.E addestrare il personale tecnico e operativo per voi.
2.I prodotti appena acquistati sono forniti di assistenza online per l'installazione e il debugging. I prodotti sono sotto il sistema di servizio per tutta la vita.Forniremo soluzioni entro un giorno lavorativo dopo aver ricevuto il feedback dell'utenteFaremo del nostro meglio per far funzionare il prodotto il prima possibile e ci sono visite regolari da parte di tecnici professionisti per garantire l'uso a lungo termine, sicuro e affidabile dei nostri prodotti.
3.Utilizziamo materiali, processi e produzione di qualità autentica in stretta conformità con la gestione della qualità internazionale ISO9001: 2000 per garantire l'eccellenza della qualità e l'installazione senza intoppi!

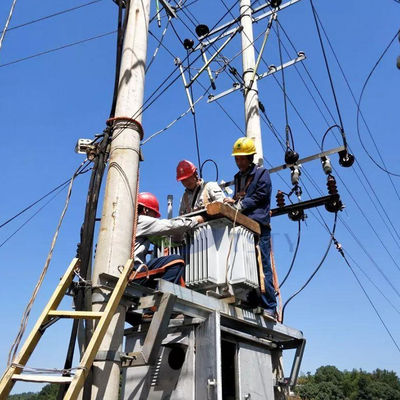

Caso del cliente

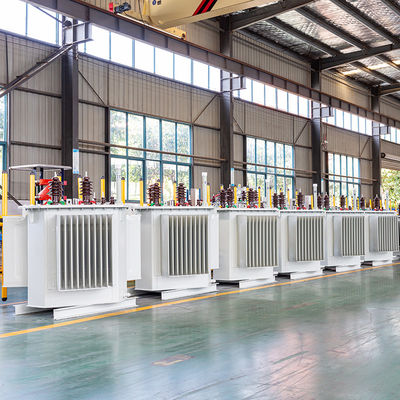

La nostra fabbrica

TSTY Electric Co., Ltd. è stata fondata nel 2011 ed è un eccellente e affidabile produttore di trasformatori in Cina.trasformatori a secco, sottostazioni a scatola e apparecchiature complete ad alta e bassa tensione.
Le apparecchiature messe in produzione e in funzione del progetto promuovono il risparmio energetico, l'intelligenza, l'informazione e l'innovazione.
L'azienda ha istituito il Centro di Ricerca Tecnologica di Ingegneria dei Transformatori di Risparmio Energico del Triangolo di Henan, con 71 brevetti di modelli di utilità e 15 brevetti di invenzione.
Con anni di esperienza nell'industria dei trasformatori e forti capacità di innovazione tecnologica, fornisce soluzioni complete per l'industria elettrica cinese.La società è un'unità di approvvigionamento chiave per progetti nazionali su larga scala come la State Grid, Amministrazione statale delle ferrovie, Zhengzhou Coal Group, Pingmei Group e South-to-North Water Diversion.

Attrezzature di produzione

Certificazioni

D: Chi siamo? R: Siamo un grande produttore professionale di trasformatore immerso in olio, trasformatore a secco, sottostazione di trasformatore,commutatore HV e LV, istituito nel 2011 anno.Perché dovresti acquistare da noi e non da altri fornitori? R: Come impresa specializzata nella produzione di trasformatori da 12 anni. ISO9001-2008, OHSAS 18001:2007, ISO4001:2004L.CE,CCC,UL,CSA,TYPE TEST REPORT,etc certificati,Prodotti conformi IEC, IEEE, ANSI, D: Come vengono spediti i trasformatori? A: I trasformatori vengono sempre consegnati via nave,Treno o camion per l'esteroD: È possibile personalizzare il prodotto? R: Considerando le differenze di tensione,frequenza e altra specialità del prodotto trasformatore in diversi paesi e regioni,il nostro prodotto può essere personalizzato secondo le vostre esigenze. D: Offrite garanzia per i prodotti? R: Sì. Offriamo almeno due anni di garanzia per tutti i nostri trasformatori. D:Accettate il FAT (Factory Acceptance Test)?? R: Sì. È disponibile. Siamo responsabili dei test di ogni set di trasformatori. D: Assegnate un ingegnere per il servizio post vendita?Tutti noi mostrare dopo-vendita guida installazione adn domanda inchiesta.
